17J008：挡土墙（重力式、衡重式、悬臂式）
产品参数
产品描述
本图集是对04J008《挡土墙（重力式、衡重式、悬臂式）》的修编。本图集适用于抗震设防烈度为6度~8度地区的一般岩土地基的建筑物、构筑物场地和道路（包括城市道路）路基的边坡支挡。本图集中挡土墙型式包括重力式、衡重式、悬臂式共三大类10种；材料分砂浆砌筑片石、毛石混凝土和钢筋混凝土三种；荷载分为qk=10~20kPa、30kPa两级。可供设计、施工、监理等人员使用。
备注
替代04J008
目录
| 目录 | 1 |
|---|---|
| 主要符号和选用代号 | 3 |

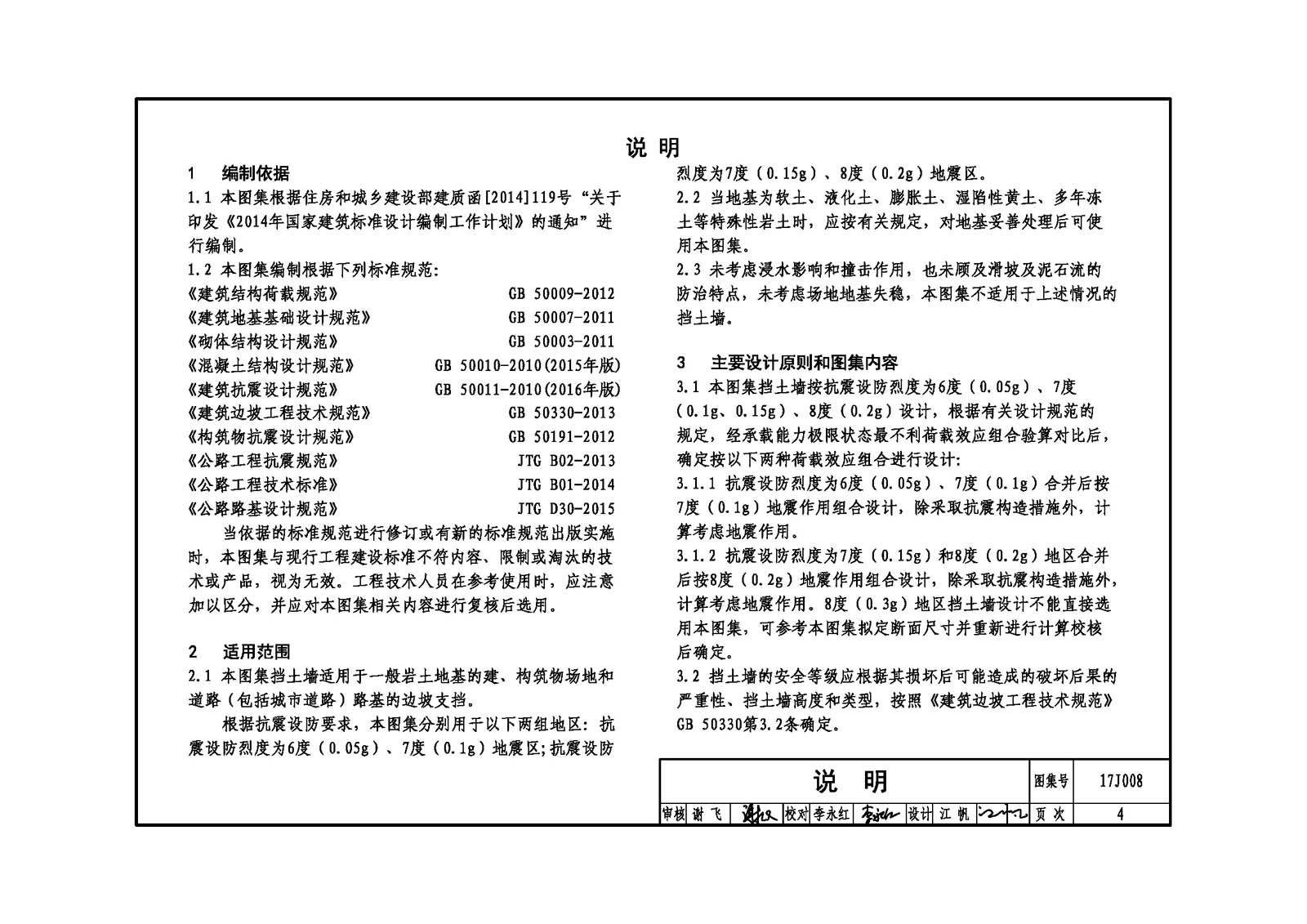

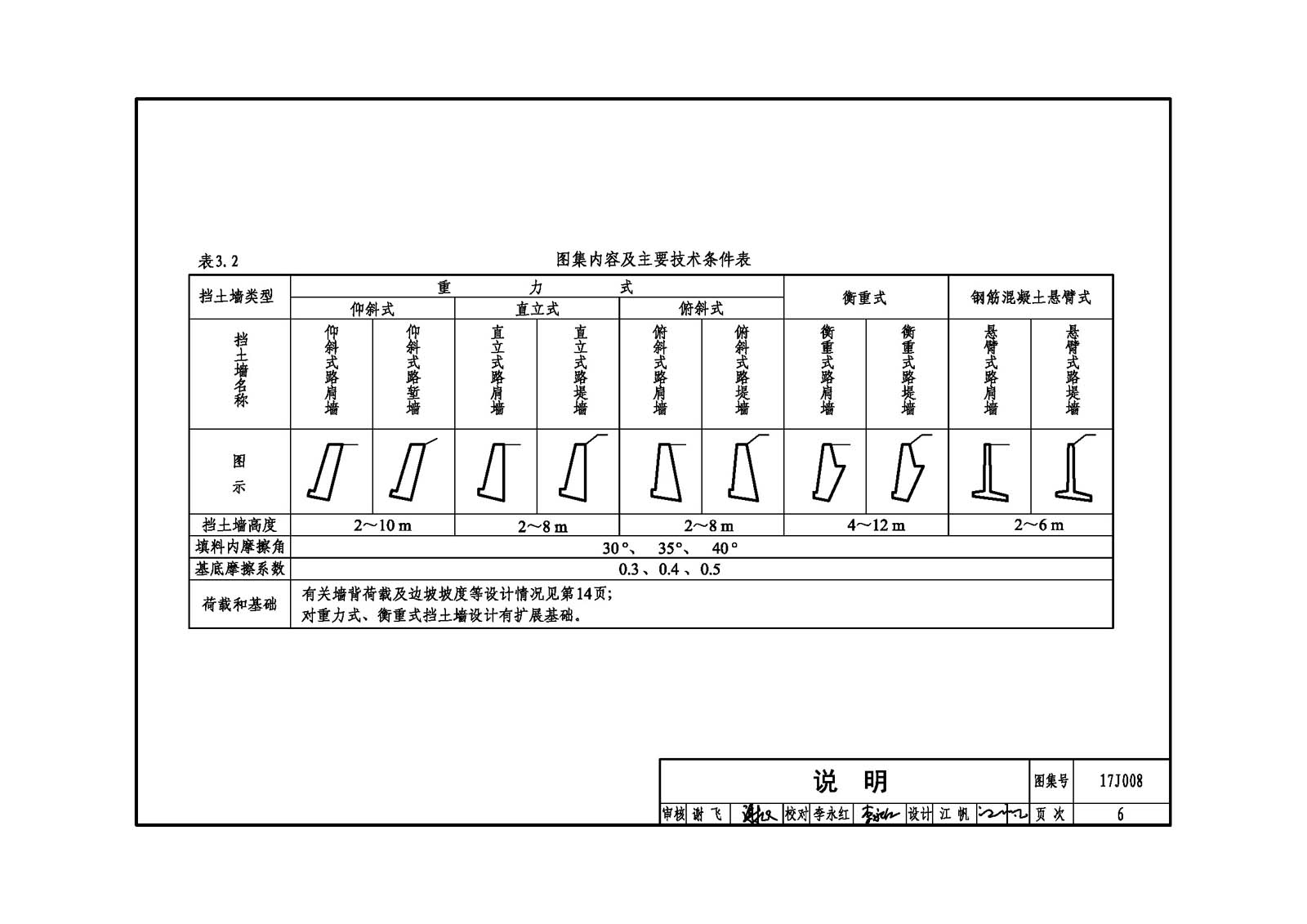

| 说明 | 4 |
| 挡土墙立面图及荷载表 | 14 |
| 挡土墙类型及断面图 | 15 |
| 悬臂式挡土墙配筋图 | 16 |
| 挡土墙防、排水设施图 | 17 |
| 挡土墙扩展基础及台阶式基础图 | 18 |
| 抗震设防烈度为6度(0.05g)、7度(0.1g)地区的表格数据 | |
| 重力式挡土墙 | 19-99 |

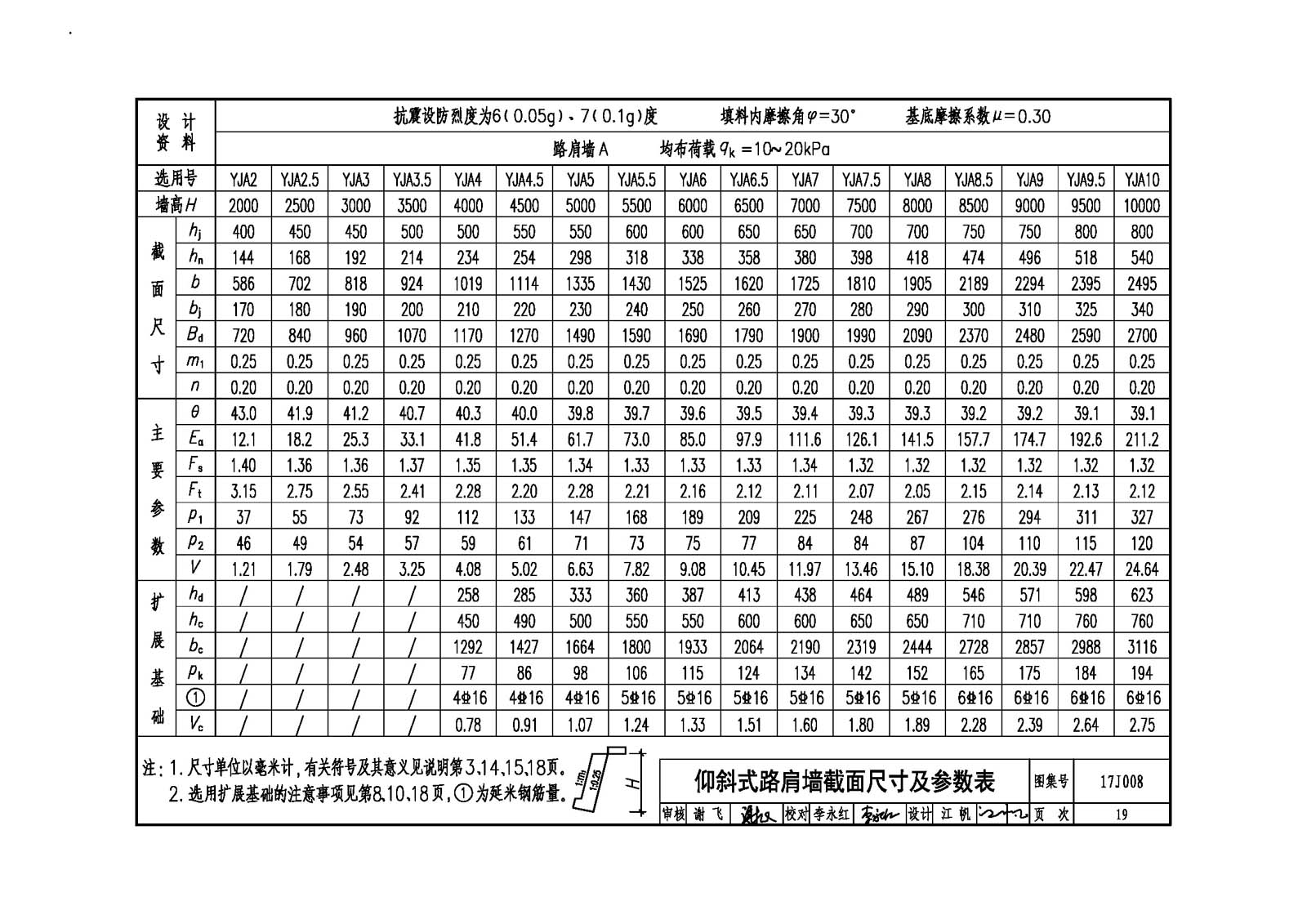

| 仰斜式路肩墙截面尺寸及参数表 | 19-36 |
| 仰斜式路堑墙截面尺寸及参数表 | 37-45 |
| 直立式路肩墙截面尺寸及参数表 | 46-63 |
| 直立式路堤墙截面尺寸及参数表 | 64-72 |
| 俯斜式路肩墙截面尺寸及参数表 | 73-90 |
| 俯斜式路堤墙截面尺寸及参数表 | 91-99 |
| 衡重式路肩墙截面尺寸及参数表 | 100-117 |
| 衡重式路堤墙截面尺寸及参数表 | 118-126 |
| 悬臂式路肩墙截面尺寸及参数表 | 127-135 |
| 悬臂式路堤墙截面尺寸及参数表 | 136-144 |
| 抗震设防烈度为7度（O.15g)、8度（O.2g)地区的表格数据 | |
| 重力式挡土墙 | 145-225 |
| 仰斜式路肩墙截面尺寸及参数表 | 145-162 |
| 仰斜式路堑墙截面尺寸及参数表 | 163-171 |
| 直立式路肩墙截面尺寸及参数表 | 172-189 |
| 直立式路堤墙截面尺寸及参数表 | 190-198 |
| 俯斜式路肩墙截面尺寸及参数表 | 199-216 |
| 俯斜式路堤墙截面尺寸及参数表 | 217-225 |

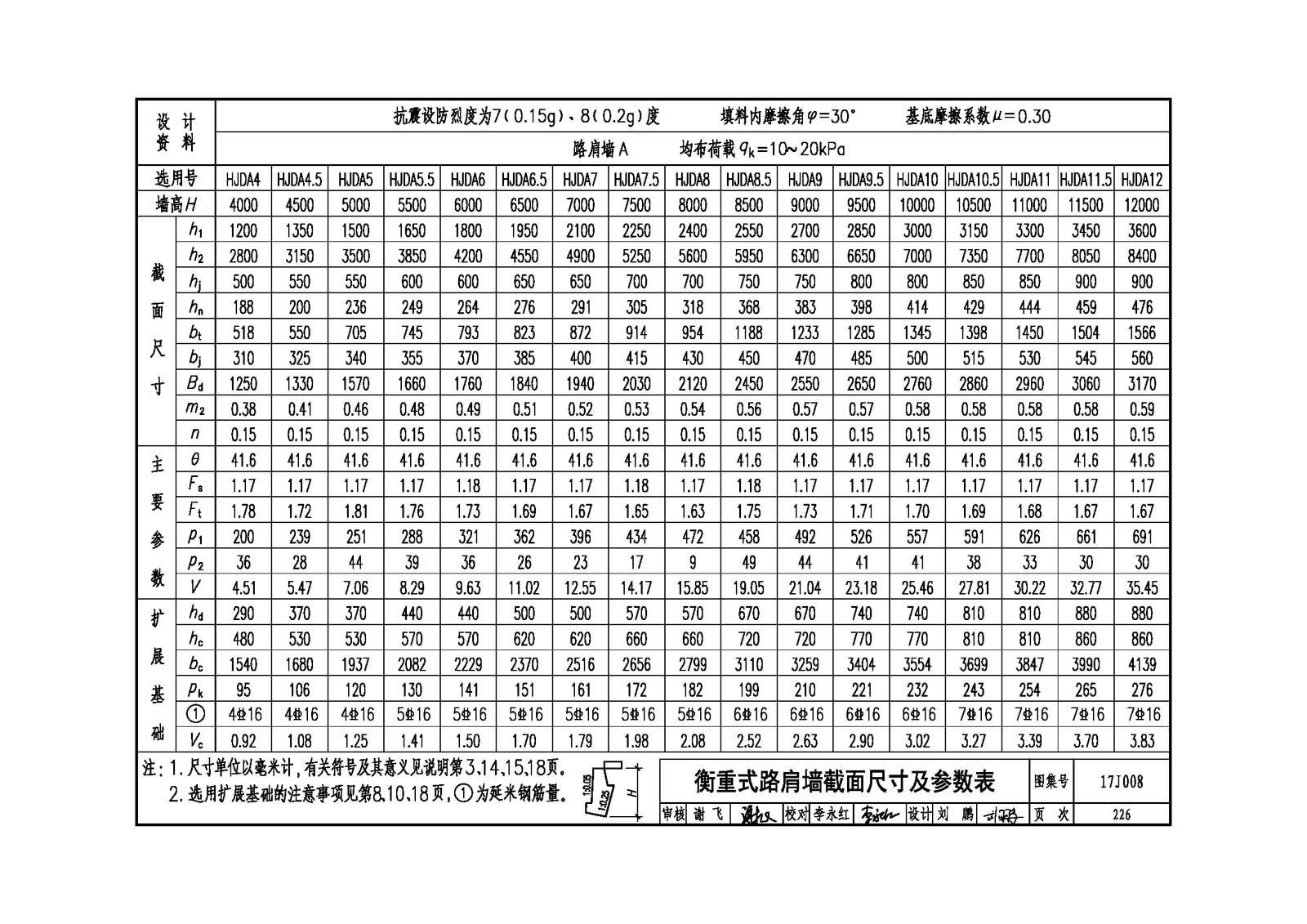

| 衡重式路肩墙截面尺寸及参数表 | 226-243 |
| 衡重式路堤墙截面尺寸及参数表 | 244-252 |
| 悬臂式路肩墙截面尺寸及参数表 | 253-261 |
| 悬臂式路堤墙截面尺寸及参数表 | 262-270 |
| 附录 | |
| 附录A 车辆等代均布荷载换算 | 271 |
| 附录B 墙背填料内摩擦角φ的参考值 | 271 |
| 附录C 土对挡土墙基底的摩擦系数μ参考值 | 272 |
| 附录D 地基承载力的修正计算 | 272 |
| 附录E 地基土抗震承载力的调整计算 | 273 |
| 附录F 库伦主动土压力计算 | 273 |
| 附录G 综合内摩擦角计算 | 273 |
样张

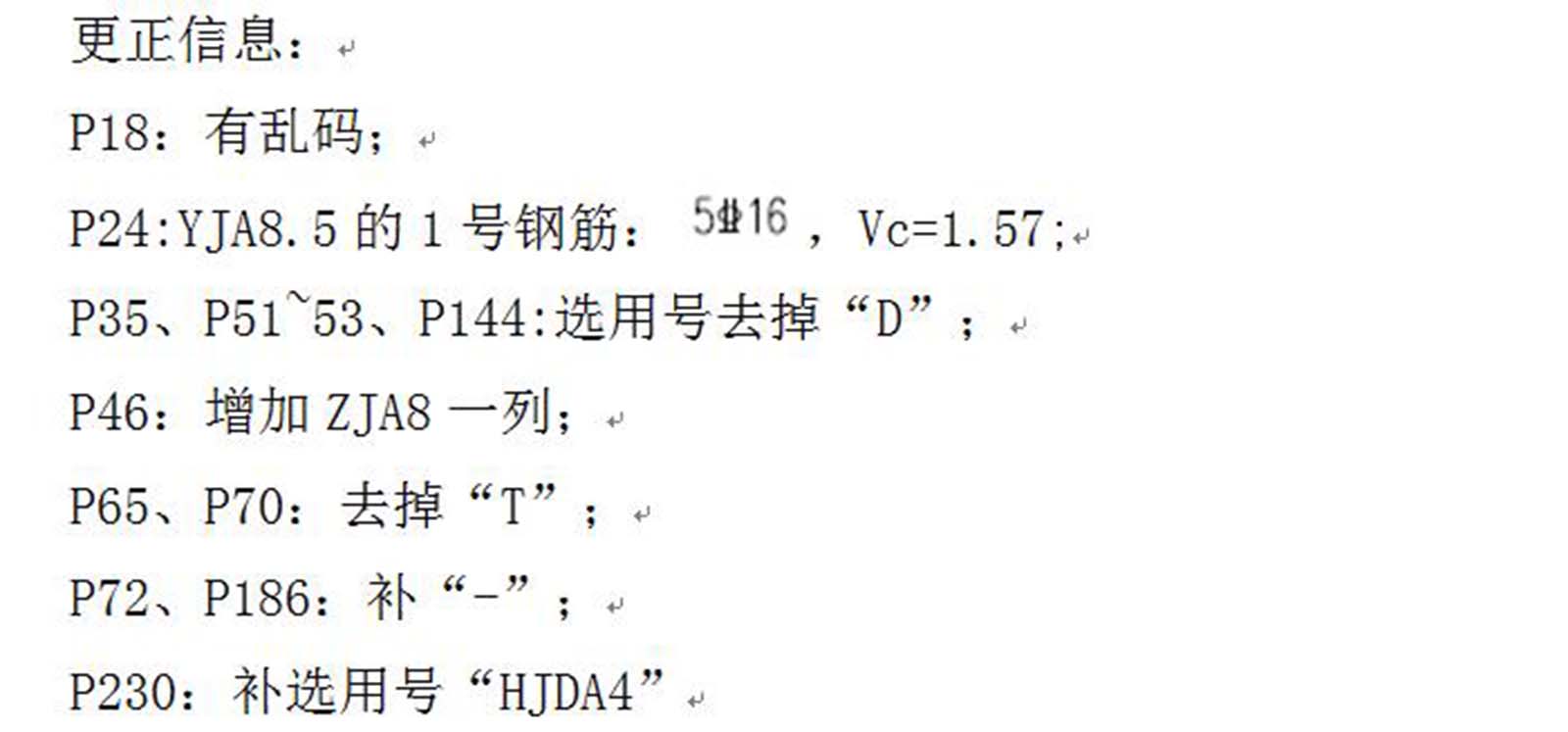

更正信息
-
